Podręcznik rozdział 2
zad. 1/16
Kontroler sieci bezprzewodowej - punkt styku sieci kablowej i bezprzewodowej.
_______________________________________________________________________________________________________
zad. 2/16
Topologia magistrali.
Wszystkie urządzenia i elementy sieci podłączone są do jednej magistrali (kabla, najczęściej koncentrycznego). Możliwa jest tylko jedna transmisja danym czasie. Wszystkie stacje odbierają nadany pakiet danych, ale tylko stacja docelowa go interpretuje.
Końce magistrali wyposażone są w tzw. terminatory. Eliminują one odbicia sygnału zakłucające, a często nawet uniemożliwiaące odbiór sygnału wysłanego.
(terminator)
W zalżności od grubości koncentryka długość segmentu może wynosić od 185 m do 500 m, a maksymalna przepustowość wynosi 10 Mb/s.
|
ZALETY
|
WADY
|
|
- brak dodatkowych urządzeń sieciowych (koncentratorów, przełączników, itp.)
- duża odległość pomiędzy węzłami
- niewielkie zapotrzebowanie na kable
- niski koszt instalacji
- węzły łączy jeden kabel
|
- częste występowanie kolizji
- kłopoty w lokalizacji usterek
- tylko jedna transmisja w danym momencie
- awaria głównego kabla, lub rozpięcie dowolnego kabla skutkuje unieruchomieniem całej sieci
|
Elementy podłączone są do medium transmisyjnego za pomocą specjalnych trójników.
_______________________________________________________________________________________________________
zad. 3/16

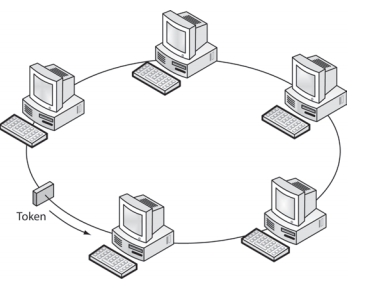

Żeton dostępu (ang. token) - określona sekwencja bitów zawierjących informachę kontrolną.
Mechanizm przekazywania tokenu:
1) Przejęcie żetonu przez urządzenie sieciowe.
2) Usunięcie żetonu z pierścienia.
3) Rozpoczęcie transmisji.
4) Odebranie wiadomości przez adresata.
5) Wysłanie komunikatu do komputera nadawczego o odebraniu danych.
6) Weryfikacja.
7) Stworzenie i wysłanie do sieci nowego żetonu przez komputer wysyłający.
Mechanizm przekazywania żetonu (tokenu) jest wykorzystywany w sieciach:
-Token Ring
- FDDI
_______________________________________________________________________________________________________
zad. 4/16
Topologia gwiazdy.
Składa się z głównego punktu (koncentratora lub przełącznika) do którego za pomocą okablowania sieciowego (skrętki) podłączene są elementy sieci. Ze względu na to, iż najczęstrzym medium wykorzystywanym w sieciach o tejże topologii jest skrętka nieekranowana (UTP) odległość pomiędzy punktem centralnym, a urządzeniem końcowym nie powinna być większa niż 100 m.
|
ZALETY
|
WADY
|
|
- W przypadku uszkodzenia elementu „pobocznego” sieci, nie ulega ona całkowitej awarii
- łatwe wykrywanie usterek, monitorowanie i zarządzanie sieci
- łatwe rozbudowywanie
|
- uszkodzenie węzła centralnego powoduje awarie całej sieci
- duży koszt budowy, każdy element musi być osobno podłączony do węzła centralnego
|
Jest to obecnie najczęściej spotykana metoda tworzenia sieci LAN.
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________

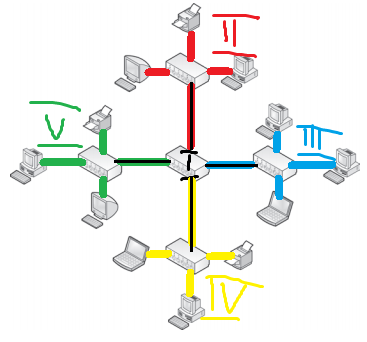

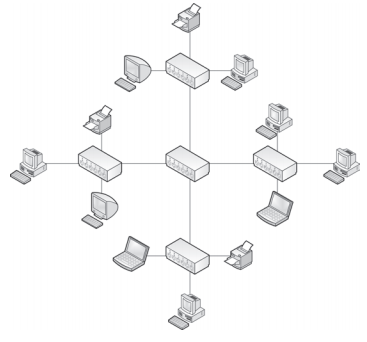

Topologia gwiady rozszerzonej.
Oparta jest na topologii gwiazdy, w której za pomocą przełączników lub koncentratorów są połączone ze sobą różne gwiazdy. Topologia ta pozwala na rozbudowanie sieci i wzmocnienie sygnału między poszczególnymi segmentami. Skrajny element sieci o topologii gwiazdy jest jednocześnie urządzeniem centralnym dla właśnej sieci także o topologii gwiazdy. Topologia ta jest hierarchiczna dzięki czemu możliwe jest zachowanie ruchu na poziomie lokalnym.
|
ZALETY
|
WADY
|
|
- W przypadku uszkodzenia elementu „pobocznego” sieci, nie ulega ona całkowitej awarii
- łatwe wykrywanie usterek, monitorowanie i zarządzanie sieci
- łatwe rozbudowywanie
- mniej urządzeń które muszą być podłączone do węzła centralnego (umożliwia do rozrzerzenie zasięgu sieci i zmniejszenie długości kabli łączących poszczególne elementu sieci)
|
- uszkodzenie węzła centralnego powoduje awarie całej sieci
- duży koszt budowy, każdy element musi być osobno podłączony do węzła centralnego
|
_______________________________________________________________________________________________________
Topologia pierścienia.
Wszystkie węzły i elementy sieci połączone są ze sobą za pomocą jednego nośnika w układzie zamkniętym. Okablowanie (najczęściej kabel koncentryczny lub światłowód) tworzy okrąg, więc nie występują żadne jago zakończenia. Sygnał wędruje w pętli pomiędzy komuterami, które pełnią rolę wzmacniaczy regulujących sygnał i wysyłającego go dalej.
|
ZALETY
|
WADY
|
|
- użycie niewielkiej ilości przewodów
- dowolność w zakresie odległościami pomiędzy poszczególnymi węzłami
|
- uszkodzenie jednego węzła powoduje zatrzymanie transmisji w całej sieci
- trudność w lokalizacji uszkodzeń
- utrudniona rozbudowa sieci
|

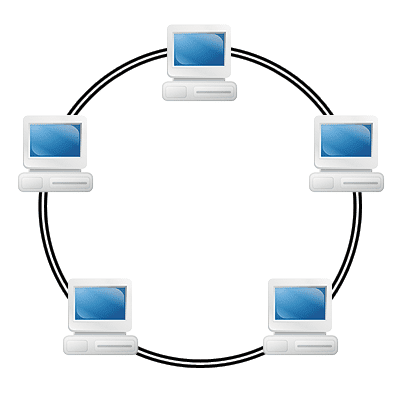

Czasami stoaowana jest metoda podwójnego pierścienia (główny i dublujący)
_______________________________________________________________________________________________________

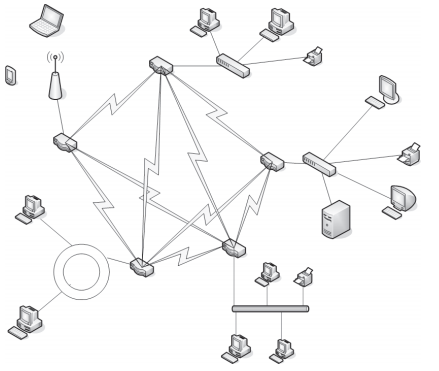

Topologia siatki.
