data: 29-11-2014, temat: Protokoły sieciowe



Model ISO/OSI



Definicja:

(ang. Open Systems Interconnection - połączone systemy otwarte), pełna nazwa ISO OSI RM, ang. ISO OSI Reference Model - model odniesienia łączenia systemów otwartych)

Model OSI jest to standard opisujący strukturę komunikacji sieciowej.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

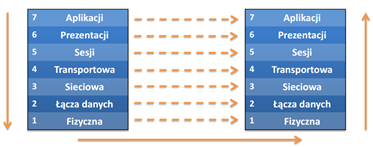

Układ warst:



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Opis i zadania warstw:

Warstwa 1 - Fizyczna

Warstwa najniższa, odpowiedzialna za przesyłanie strumieni bitów. Odbiera ramki od warstwy łącza danych (warstwy drugiej) i przesyła je w całości przez medium transmisyjne szeregowo (bit po bicie). Odbiera ona równierz bity przychodzących stumieni danych i przesyła je do warstwy drugiej w celu ponownego ukształtowania. Narzuca topologię sieci.

Działają w niej:

- karty sieciowe

- huby (koncentratory)

- repeatery (wzmacniaki)

- tranceivery.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 2 - Łącza danych

Opakowywuje strumień danych odebrany od warstwy fizycznej w tzw. ramki. Zapewnia niezawodność łącza danych. W przesyłanych ramkach jest zdefiniowany także mechanizm kontroli błędów, tzw. CRC (ang. Cyclic Redundancy Check - cykliczny kod nadmiarowy), a także każda z nich zawiera adresy nadawcy i odbiorcy

Działają w niej:

- drivery (sterowniki kart sieciowych

- bridge (mosty)

- switche (przełączniki).

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 3 - Sieci

Określa trasę transmisji pomiędzy urządzeniem nadawczym i odbiorczym. Ze względu na to, że     warstwa nie ma wbudowanych żadnych mechanizmów odpowiedzialnych za kontrolę korekcji błędów, polega na wiarygodnej transmisji końcowej z warstwy drugiej. Warstwa sieci używana jest do komunikacji z urządzeniami znajdującymi się poza lokalnymi sieciami LAN. Jest możliwe ze względu na włąsną architekturę adresowania, która jest niezależna od warstwy drugiej. Korzystanie z tej warstwy jest niesbędne tylko w przypadku gdy urządzenia komunikujące się ze sobą znajdują się w różnych segmentach sieci oddzielonymi przy pomocy routera.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 4 - Transportowa

Pełni podobną funkcję do warstwy łącza danych, czyli odpowiada za końcową integralność transmisj, jednak nie tylko wewnątrz jednej sieci ale rónież poza lokalnymi segmentami sieci LAN. Potrafi wykrywać pakiety które zostały odrzucone przez routery i automatycznie generują żądanie o ponowną transmisję. Dodatkowo układa jeszcze raz sekwencje pakietów, które mogły zostać przesłane w złej kolejności. Pakiety ułożone w oryginalnej kolejności przesyła do warstwy sesji (piątej).

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 5 - Sesji

Zarządza przebiegiem komunikacji podczas połączenia między dwoma urządzeniami. Przepływ ten jest nazywany także sesją. Warstwa określa czy komunikacja jest jednostronna, czy dwustronna. Gwarantuje także zakończenie wykonywania jednego żądania przed przyjęciem kolejnego. Jednak jest ona rzadko używana ponieważ większość protokołów funkcje warstwy sesji dołącza to warstwy czwartej.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 6 - Prezentacji

Odpowiada za zarządzaniem sposobem kodowania danych. Odpowiada także za translakcję między niezgodnymi schematami kodowania danych, ponieważ nie wszystkie urządzenia korzystają z tych samych. Dodatkowo może być wykorzystywana do szyfrowanie i rozszyfrowania wiadomości.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Warstwa 7 - Aplikacji

Najwyższa warstwa. Pomimo naywz nie obejmuje aplikacji uztkownika. Peni rolę interfejsu pomiędzy aplikacją a usługami sieci. Można uznać, iż warstwa aplikacji inicjuje sesje komunikacyjne.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Protokoły usług sieciowych:

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Przykłady modelu enkapsulacji:
- Urządzenie A ---> Urządzenie B
- warstwa sesji ---> warstwa sesji
- warstwa łącza danych ---> warstwa łącza danych
- warstwa aplikacji ---> warstwa aplikacji
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Definicja procesu enkapsulacji:

Proces przeklazywania danych między warstwami protokołu.



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Pakiet - najmniejsza porcja danych przesyłanych w sieci; jednostka danych przekazywana z komputera źródłowego do docelowego z wykorzystaniem sieci komputerowe.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Ramka - grupy bitów, porcja danych przesyłanych sieci ą fizyczną,

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Segment - adresowany i chroniony sprzętowwo blok komórek pamięci, może mieć dowoną długość i jest jednostką organizacji pamięci wirtualnej.
